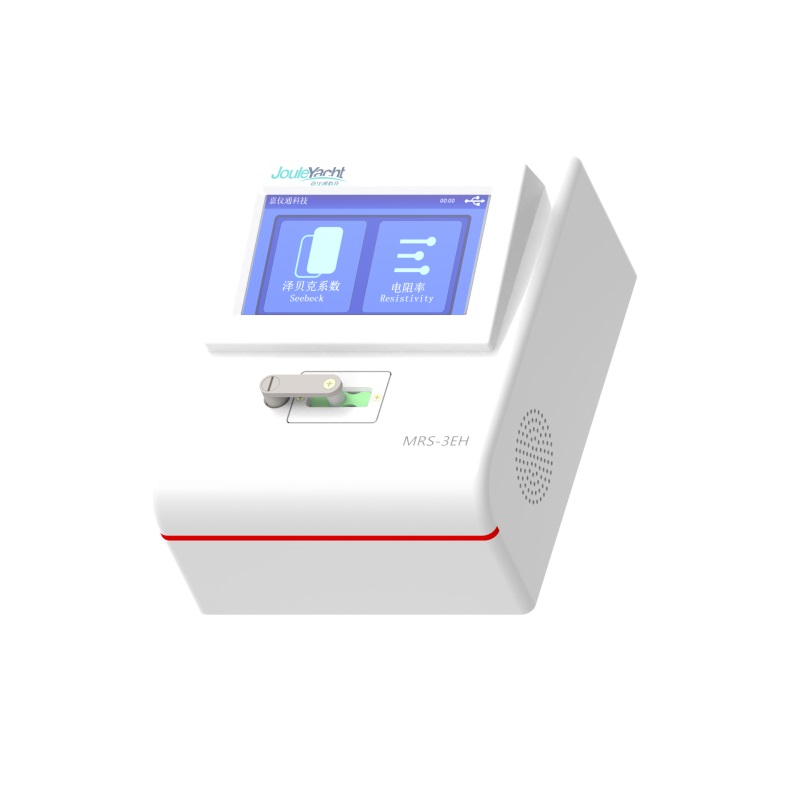

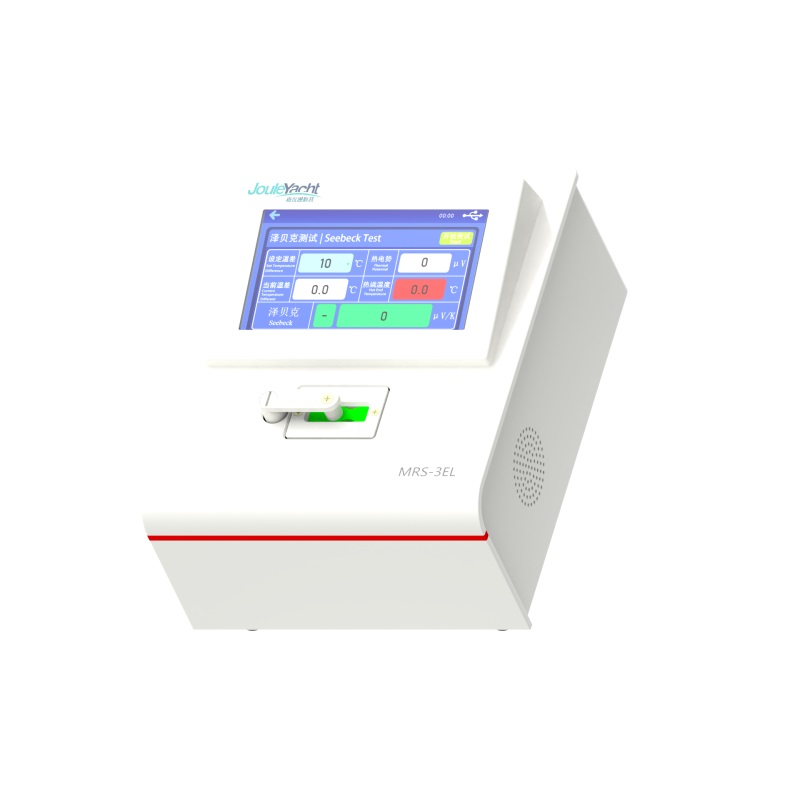

產品介紹

用于測量室溫及變溫環境下,教學樣品的澤貝克系數和電導率等。

功能簡介

澤貝克系數測試	電阻率、電導率測試	室溫~150℃變溫測量	測試電流/電壓指示
自動測試功能	樣品在位檢測	測試中斷功能	數據導出功能
溫度/時間顯示功能	USB狀態顯示	… …	… …

產品特點

成熟的測試模型：采用動態法測量澤貝克系數，四線法測量電阻率、電導率

小巧輕便：設備重量4.1kg，體積不到3包A4紙，單手可托起

一體化設計：電容式觸摸屏控制，不需要另配操作電腦和真空泵；

操作簡易：標配多種教學標準樣品，即插即測，減少裝樣操作，提高教學效率；

中英雙語：操作界面為中英雙語，方便使用、適配面廣；

……

應用領域

大專院校物理學院、材料學院、電子信息學院等近代物理和應用物理的創新實驗；

大學物理的對比與補充實驗；

……

技術參數

教學實驗案例（部分）

測量原理

1、電導率測量：采用常規的I-V四電極法，兩端為電流電極，中間為電壓電極。

由于電壓電極與樣品接觸點在電流電極之間，可以排除電流電極與樣品接觸

電阻對測量的影響；又由于數字電壓表的輸出阻抗很高，電壓引線電阻以及

它們與樣品的接觸電阻對測量影響可忽略不計。因此，I-V四電極法能顯著

減少甚至排除引線與接觸電阻對測量的影響，是國際上通用的測量方法。

2、塞貝克系數測量：采用準動態法測量，通過不對稱加熱使樣品兩端產生連續

變化的微小溫差，通過記錄樣品兩端的溫差和熱電勢的變化并進行線性擬合，

擬合直線的斜率即為塞貝克系數。與傳統的靜態測量法相比，準動態測量法

測試精度更高。

實驗目的

⑴ 加深對塞貝克效應、帕爾帖效應和湯姆遜效應的概念理解，學習準動態法與

四電極法測量薄膜樣品塞貝克系數與電導率的實驗原理與方法

⑵ 通過變溫塞貝克系數與電導率的測量，學習通過變溫功率因子來評價材料的

熱電性能。

實驗內容與要求

1、室溫下的塞貝克系數與電導率測量

測量 n 型和 p 型 Bi2Te3系列樣品室溫下的塞貝克系數與電導率，計算出樣品

的功率因子。

2、變溫塞貝克系數與電導率測量

測量上述樣品從室溫至 450 K 的塞貝克系數與電導率隨溫度的變化，分析其

功率因子的變溫規律，給出定性解釋并評價其熱電性能。

注意事項

1、 安裝樣品時，要確認四個電極均與樣品電接觸良好，切勿用力過猛損壞探針

2、 一個樣品測試結束后，要等待其冷卻至室溫再更換其他樣品

思考題

1. 目前熱電材料的具體應用有哪些？

2．熱電塊狀材料與薄膜材料在應用上的優勢與劣勢分別是什么？
